液力机械综合传动装置下线试验台

液力机械综合传动装置下线试验台

以质量求生存,以信誉求发展,以服务赢市场

浏览次数:1195次

所属分类:传动系统试验台

发布日期:2021-10-15 16:09:02

咨询热线:0379-64327397 我要询价
产品详情 参数指标 维护保养 成功案例 试验视频

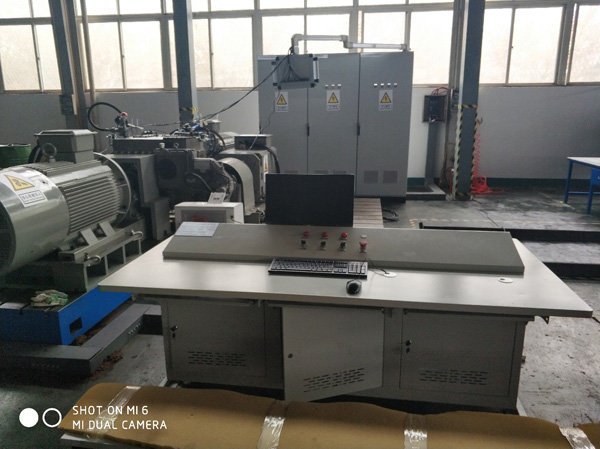

  液力机械综合传动装置下线试验台,用于各种液力机械综合传动装置下线检测试验及性能试验。

  主要试验内容包括:变速档位和工况试验、油压与散热流量测试、转向功能试验、空载损失测试、风扇泵输出流量与压力测试、传感器测试等。


 被试液力机械综合传动装置A:

  被试液力机械综合传动装置A采用人工装夹方式,主要包括综合传动装置本体安装、输入输出轴连接、传感器的安装及信号连接、操纵阀接插件连接等。

  试验台采用一驱动二加载T字型布置方式,输入电机功率250kW,加载电机功率:200kW×2。驱动电机和加载电机间采用公共直流母线电回馈方式,用以降低试验能耗。

  试验台采用工控机直接控制方式,接收、处理并终端显示试验内容要求的检测数据(转速、扭矩、压力、温度、流量、电压信操纵号等)。测量数据可实时存储,并可进行历史查看。

  试验台通过控制综合传动装置的换挡电磁阀,具备干预AT换档(手动控制换档)的功能。

 被试液力机械综合传动装置B:

  被试液力机械综合传动装置B的试验动力由分动箱输入端输入,经分动箱输出端通过万向轴(自带)传递至被试液力机械综合传动装置输入端。

被试液力机械综合传动装置两侧左、右输出端输出。被试液力机械传动装置采用人工装夹方式,主要包括被试液力机械综合传动装置与分动箱两种产品本体安装、输入输出轴连接、传感器的安装及信号连接、操纵阀接插件连接等。

  试验台采用一驱动二加载T字型布置方式,输入电机功率132kW,加载电机功率:160kW×2。驱动电机和加载电机间采用公共直流母线电回馈方式,用以降低试验能耗。

  试验台采用工控机直接控制方式,接收、处理并终端显示试验内容要求的检测数据(转速、扭矩、压力、温度、流量、电压信操纵号等)。测量数据可实时存储,并可进行历史查看。

  通过被试液力机械综合传动装置自带换挡控制器与换挡手柄,实现自、手动档位切换,试验台无需进行干预换挡。
