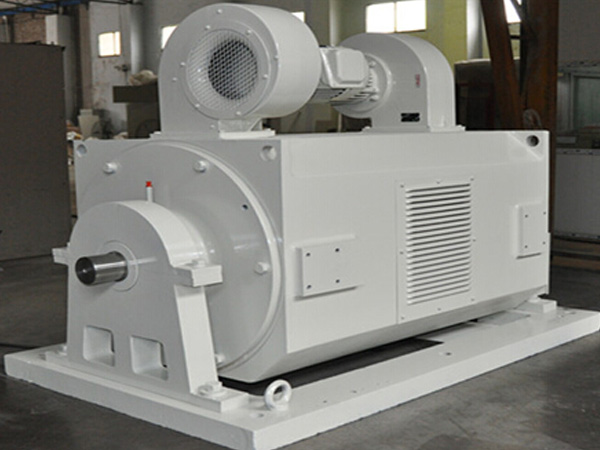

低速大扭矩电力测功机

以质量求生存，以信誉求发展，以服务赢市场

浏览次数：3546次

所属分类：测功机系列

低速大扭矩电力测功机具备四象限工作能力，既能提供驱动转矩（电动运行）又能提供阻转矩（发电运行）;具有好的加载性能：零转速至额定转速，都能保持恒扭矩加载，额定转速以上保持恒功率加载

发布日期：2022-06-28 16:06:13

咨询热线：0379-64327397 我要询价

产品详情参数指标维护保养成功案例试验视频

　　低速大扭矩电力测功机是基于四象限交流异步电机转速、转矩控制技术的一种先进的动力加载(或倒拖)动态仿真试验设备，广泛应用于整车及零部件试验台架。PD系列低速大扭矩电力测功设备具有好的加载性能，可以满足被试件低速大扭矩及高速大功率的加载测功试验，实现被试件在转速及功率范围内的性能、耐久试验。
　　
　　一、洛阳合能电气有限公司PD系列电力测功设备技术特色
　　
　　Ø 具备四象限工作能力，既能提供驱动转矩（电动运行）又能提供阻转矩（发电运行）;具有好的加载性能：零转速至额定转速，都能保持恒扭矩加载，额定转速以上保持恒功率加载。
　　
　　Ø 系统加载/驱动方式: 定转矩加载/驱动、定转速加载/驱动、零转速加载/驱动、恒转矩加载/驱动、定参数加载/驱动、计算机加载/驱动（如可以设定以正弦波或方波的方式进行循环往复加载）。试验系统具有计算机输入载荷谱进行动态试验的能力，可模拟上坡/下坡，启动/制动，加速/减速等任意工况运行。
　　
　　Ø 系统调速方式：双向、变频调速，动态响应性＜8ms（与被试件自身的惯量相关）
　　
　　Ø 转矩控制方式：转矩矢量变频控制，动态响应性＜5ms
　　
　　Ø 系统操作模式：手动控制、程序自动控制。多种控制方式可进行无扰动切换。
　　
　　Ø 数字式试验台运行模式：
　　
　　◎转速自动控制
　　
　　◎转矩自动控制
　　
　　 ◎程控模拟道路阻力控制：包括路况模拟，速度控制，坡度控制和扭矩控制模式等。
　　
　　◎试验装置具有转速控制/转矩控制切换运行功能，上述二种模式能在动态运行中平稳切换。切换时间小于：1s
　　
　　Ø 过载能力：150%超扭矩≥10min、200%超扭矩≥1 min，零速时（0Hz）扭矩可达额定扭矩的200%，无需转矩衰减就可以降速到零

　　
　　PD低速大扭常用型号

洛阳合能电气低速大扭矩电力测功机（常用型号规格、非标定制）
	额定功率	同步转速	恒转矩范围	恒功率范围	额定转矩	转速转矩
型号	(kW)	(r/min)	(r/min)	(r/min)	（N.m）	（N.m）
PD160	160	750	0~750	750~3000	2037	509
PD200	200	750	0~750	750~3000	2547	637
PD250	250	750	0~750	750~3000	3183	796
PD350	350	750	0~750	750~3000	4520	1130
PD400	400	750	0~750	750~3000	5093	1273
PD450	450	750	0~750	750~3000	5730	1433
PD500	500	750	0~750	750~3000	6367	1592
PD550	550	750	0~750	750~3000	7131	1783
PD630	630	750	0~750	750~3000	8022	2006
PD700	700	750	0~750	750~3000	9041	2260
PD800	800	750	0~750	750~3000	10187	2547
PD900	900	750	0~750	750~3000	11460	2865
PD1000	1000	750	0~750	750~3000	12733	3183
PD1120	1120	750	0~750	750~3000	14261	3565
PD1250	1250	750	0~750	750~3000	15917	3979
PD1400	1400	750	0~750	750~3000	17827	4457
PD1500	1500	750	0~750	750~3000	19100	4775
PD160A	160	500	0~500	500~3000	3056	509
PD200A	200	500	0~500	500~3000	3820	637
PD250A	250	500	0~500	500~3000	4775	796
PD350A	350	500	0~500	500~3000	6781	1130
PD400A	400	500	0~500	500~3000	7640	1273
PD450A	450	500	0~500	500~3000	8595	1433
PD500A	500	500	0~500	500~3000	9550	1592
PD550A	550	500	0~500	500~3000	10696	1783
PD630A	630	500	0~500	500~3000	12033	2006
PD700A	700	500	0~500	500~3000	13561	2260
PD800A	800	500	0~500	500~3000	15280	2547
PD900A	900	500	0~500	500~3000	17190	2865
PD1000A	1000	500	0~500	500~3000	19100	3183
PD1120A	1120	500	0~500	500~3000	21392	3565
PD1250A	1250	500	0~500	500~3000	23875	3979
PD1400A	1400	500	0~500	500~3000	26740	4457
PD160B	160	375	0~375	375~3000	4075	509
PD200B	200	375	0~375	375~3000	5093	637
PD250B	250	375	0~375	375~3000	6367	796
PD350B	350	375	0~375	375~3000	9041	1130
PD400B	400	375	0~375	375~3000	10187	1273
PD450B	450	375	0~375	375~3000	11460	1433
PD500B	500	375	0~375	375~3000	12733	1592
PD550B	550	375	0~375	375~3000	14261	1783
PD630B	630	375	0~375	375~3000	16044	2006
PD700B	700	375	0~375	375~3000	18081	2260
PD800B	800	375	0~375	375~3000	20373	2547
PD900B	900	375	0~375	375~3000	22920	2865
PD1000B	1000	375	0~375	375~3000	25467	3183

洛阳合能电气低速大扭矩电力测功机（常用型号规格、非标定制）
	额定功率	同步转速	恒转矩范围	恒功率范围	额定转矩	转速转矩
型号	(kW)	(r/min)	(r/min)	(r/min)	（N.m）	（N.m）
PD160	160	750	0~750	750~3000	2037	509
PD200	200	750	0~750	750~3000	2547	637
PD250	250	750	0~750	750~3000	3183	796
PD350	350	750	0~750	750~3000	4520	1130
PD400	400	750	0~750	750~3000	5093	1273
PD450	450	750	0~750	750~3000	5730	1433
PD500	500	750	0~750	750~3000	6367	1592
PD550	550	750	0~750	750~3000	7131	1783
PD630	630	750	0~750	750~3000	8022	2006
PD700	700	750	0~750	750~3000	9041	2260
PD800	800	750	0~750	750~3000	10187	2547
PD900	900	750	0~750	750~3000	11460	2865
PD1000	1000	750	0~750	750~3000	12733	3183
PD1120	1120	750	0~750	750~3000	14261	3565
PD1250	1250	750	0~750	750~3000	15917	3979
PD1400	1400	750	0~750	750~3000	17827	4457
PD1500	1500	750	0~750	750~3000	19100	4775
PD160A	160	500	0~500	500~3000	3056	509
PD200A	200	500	0~500	500~3000	3820	637
PD250A	250	500	0~500	500~3000	4775	796
PD350A	350	500	0~500	500~3000	6781	1130
PD400A	400	500	0~500	500~3000	7640	1273
PD450A	450	500	0~500	500~3000	8595	1433
PD500A	500	500	0~500	500~3000	9550	1592
PD550A	550	500	0~500	500~3000	10696	1783
PD630A	630	500	0~500	500~3000	12033	2006
PD700A	700	500	0~500	500~3000	13561	2260
PD800A	800	500	0~500	500~3000	15280	2547
PD900A	900	500	0~500	500~3000	17190	2865
PD1000A	1000	500	0~500	500~3000	19100	3183
PD1120A	1120	500	0~500	500~3000	21392	3565
PD1250A	1250	500	0~500	500~3000	23875	3979
PD1400A	1400	500	0~500	500~3000	26740	4457
PD160B	160	375	0~375	375~3000	4075	509
PD200B	200	375	0~375	375~3000	5093	637
PD250B	250	375	0~375	375~3000	6367	796
PD350B	350	375	0~375	375~3000	9041	1130
PD400B	400	375	0~375	375~3000	10187	1273
PD450B	450	375	0~375	375~3000	11460	1433
PD500B	500	375	0~375	375~3000	12733	1592
PD550B	550	375	0~375	375~3000	14261	1783
PD630B	630	375	0~375	375~3000	16044	2006
PD700B	700	375	0~375	375~3000	18081	2260
PD800B	800	375	0~375	375~3000	20373	2547
PD900B	900	375	0~375	375~3000	22920	2865
PD1000B	1000	375	0~375	375~3000	25467	3183
