液力变矩器试验台

液力变矩器试验台

以质量求生存,以信誉求发展,以服务赢市场

浏览次数:2783次

所属分类:传动系统试验台

提供被测试液力变矩器的工作动力,同时将加载电力测功机产生的能量以电能形式反馈至变矩器拖动,减小试验过程电能的实际消耗,节约能源

发布日期:2021-10-15 16:11:53

咨询热线:0379-64327397 我要询价
产品详情 参数指标 维护保养 成功案例 试验视频

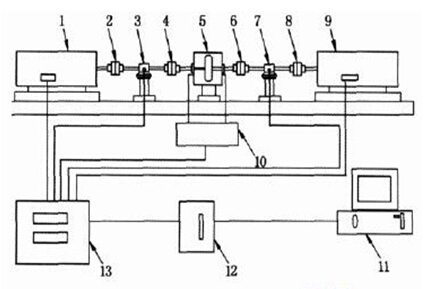

液力变矩器性能试验台

1)驱动交流电力测功机                    2)弹性联轴器              3)驱动转速转矩传感器                    4)弹性联轴器

5)被试液力变矩器                             6)弹性联轴器                7)加载转速转矩传感器                   8)弹性联轴器

9)加载交流电力测功机                   10)油路控制及温控装置                          11)工业计算机及软件系统

12)数据采集系统及卧式操作台                                                                       13)测功机变频控制器及试验台逻辑控制器

液力变矩器性能试验台具备以下功能:

1) 提供被测试液力变矩器的工作动力,同时将加载电力测功机产生的能量以电能形式反馈至变矩器拖动,减小试验过程电能的实际消耗,节约能源;

2) 向被测试液力变矩器施加预设值的机械扭矩和功率;

3) 对被测试液力变矩器的性能参数进行数据采集、记录及分析处理;

4) 试验台采用交流变频加载方式,加载电力测功机正反两个方向功能相同并具有相同的性能和精度;

5) 系统具有过载、短路、过电压、欠电压、超温、缺相等保护功能;

6) 能按照不同试件所需的参数显示、储存、打印、绘制各种量之间的曲线;

7) 可进行液力变矩器空载功率损失试验、传动率试验、牵引工况性能试验、零速工况性能试验、 匹配牵引性能试验、滑行性能试验、反传工况性能试验、反转工况性能试验、可靠性及耐久性试验、动态性能测试、过载能力测试等系列变矩器性能试验;

8) 试验过程中对试验设备实行实时监控,当出现不正常情况,能自动执行相应的安处理措施,以保证人员和设备的安。

试验台参数指标:

序号

参数名称

精度

数量

数据来源

1

输入转速

3000r/min

±5r/min

1

转速传感器

2

输入转矩

5000Nm

±0.5F.S.

1

转矩传感器

输出转速

3550r/min

±5r/min

1

转速传感器

4

输出转矩

10000 Nm

±0.5F.S.

1

转矩传感器

5

补偿油入口压力

1MPa

±1.5F.S.

1

压力传感器

6

补偿油出口压力

1MPa

±1.5F.S.

1

压力传感器

7

补偿油入口油温

150

±1.5F.S.

1

温度传感器

8

补偿油出口油温

150

±1.5F.S.

1

温度传感器

9

补偿油入口流量

150l/min

±1.5F.S.

1

流量传感器

10

泵站油箱油温

150

±1.5F.S.

1

温度传感器

11

闭锁离合器控制油压

2.5 MPa

±1.5F.S.

1

压力传感器
