动力电池组管理系统试验台

时间:2019-06-19 11:04:42 点击:1348 次 来源:洛阳合能电气有限公司

、概 述

动力电池组管理系统试验台可展示并模拟动力电池组及管理系统工作过程,系统通电即可工作,显示并采集电池总电压,容量,单节电池电压,单节电池温度,电池故障报警提示等功能。可对电压不足电池组进行充电、放电实验。


二、结构组成

动力电池组管理系统试验台由、BMS电池管理控制单元、7BMS信息显示屏、磷酸铁锂电池组、电源开关、12V开关电源、急停开关、充放电开关、充放电插座、充放电插头、负载、移动台架等组成。

系统运行示意图

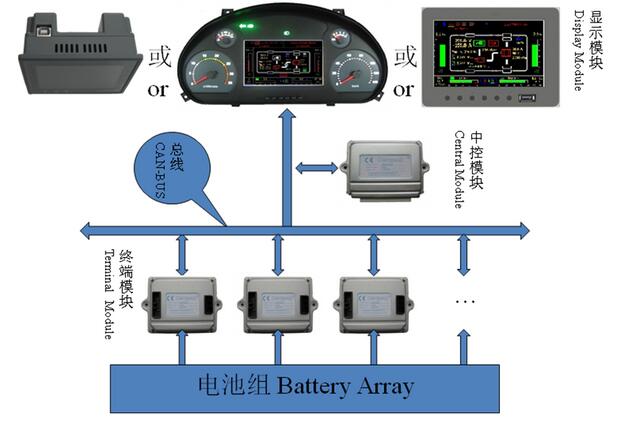

 动力电池组管理系统试验台运行示意图

三、功能点

1、该设备采用纯电动汽车电池组管理控制系统实物为基础,可动态监测单组、单节电池电压、动态估计电池组容量、动态监测电池组温度、动态显示所有电池组信息、按键实时处理、动态监测总回路电流、动态报警指示、充电实时控制等。

2、学员可直观对照纯电动汽车电池组管理系统结构原理图和实物,认识和分析纯电动汽车电池组管理系统的工作原理。

3、实验台面板上安装有电源总开关、BMS电池管理控制单元、7BMS信息显示屏、急停开关、点动开关、12V开关电源、充放电插座、电源检测子等,可直接在面板上检测电源控制单元电信号,如电阻、电压、电流、频率信号等。

4、实验台内部装有阻性负载,用于模拟汽车运行时电池组的放电负载;面板设置充电及放电口,附外接充电设备。

5、实验台工作采用普通220V交流电源,经内部电路变压整流转换成12V直流电源,无需蓄电池,减少充电的麻烦,12V直流电源有防短路功能。


四、运行原理

电池管理系统用于监测并指示电池状况(电压、温度、电流、剩余能量)、在异常情况下向用户发出报警信号(声光) 、严重时根据制定的控制策略切断电力传送链路以保护电池从而延长电池使用寿命,另外电池管理系统还有能量均衡作用,使得系统中电池剩余能量趋于致,延长系统的整体放电时间。

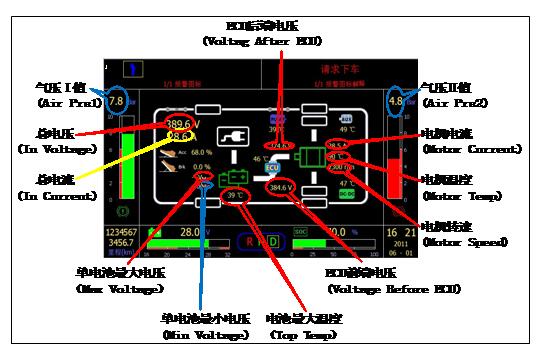

预留开发功能及缺省显示画面

 动力电池组管理系统试验台运行示意图


五、技术规格

1.外接电源:交流220V±10% 50Hz(充电工况)

2.工作电压:220V

3.工作温度:-40℃~+50

4.外形尺寸:1240×600×1700mm(长×宽×高)

5.工作温度:-40℃~+50

6.设备颜色:标准7032

7.设备钢管:40*40*3mm

8.设备机柜:1.5mm冷板冲压成形,背面设置维修门;

9.移动脚轮:100*60mm

10. 配套汽车多媒体教学系统(16合)(投标时需提供教学系统,未提供者取消投标资格),适应所有的教材,内容丰富并可随意调取。合理地运用多媒体教学系统,可以很大程度上减轻老师讲课的工作量。内容分别是:1、汽车发动机构造与维修;2、汽车底盘构造与维修;3、汽车电器构造与维修;4、电控发动机原理与维修;5、自动变速器原理构造与维修;6、汽车空调构造原理与维修;7、汽车安舒适系统原理构造与维修;8、汽车保养与维护;9、汽车车身构造与修复;10、汽车检测与故障诊断技术;11、汽车机械基础;12、汽车美容与装饰;13、汽车电学基础;14、汽车文化;15、汽车业英语;16、汽车教学资源包。
