发动机试验台测功机变频器对测功电机的控制采用直接转矩控制方式,该方式以转矩为中心来进行磁链、转矩的综合控制,简单地通过检测电机定子电压和电流,借助瞬时空间矢量理论计算和控制电机的磁链和转矩,采用离散的两点式调节器(Band—Band 控制),把转矩检测值与转矩给定值作比较进行直接控制
发布日期:2022-06-28 17:19:41
发动机性能试验台用于各型柴油机检修后的冷磨及性能试验。

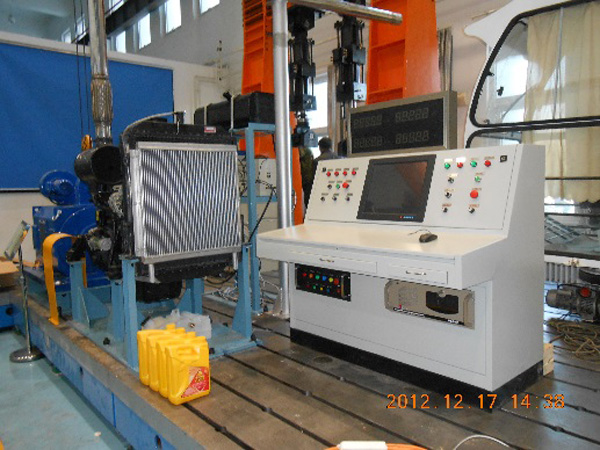

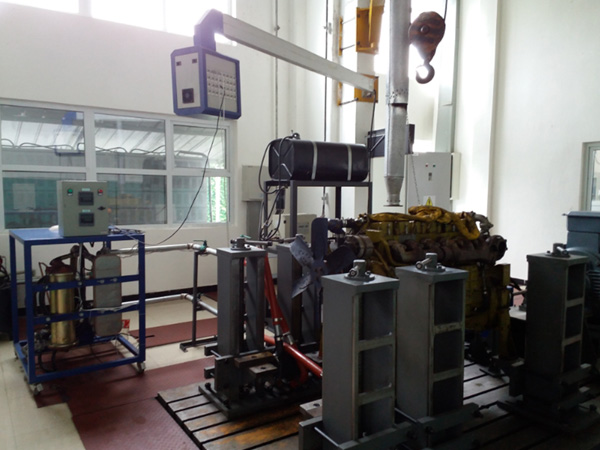

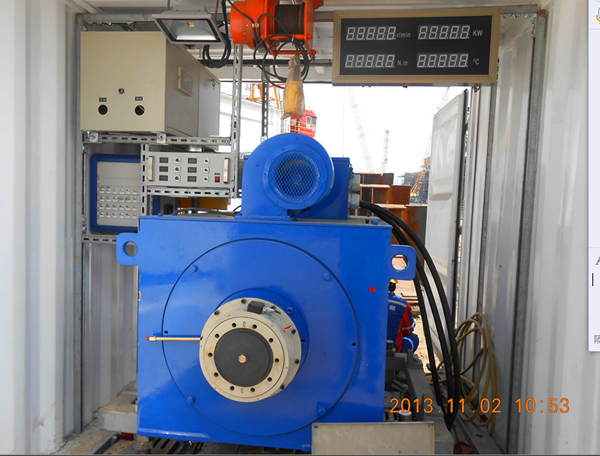

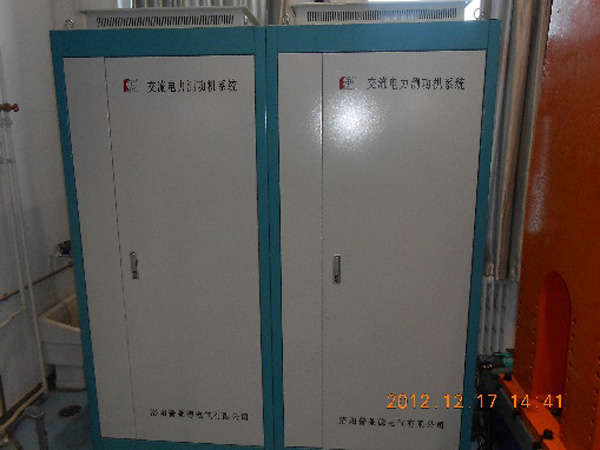

发动机性能试验台主要由电力测功机(测功电机、变频器)、制动电源柜(整流、回馈或能量消耗)、制动电阻、操作台、数据采集系统、传感器系统、油门控制/熄火控制系统、专用控制软件、发动机水温/机油恒温控制系统、油耗仪、测功机冷却系统、冷却塔供水系统、排烟系统、等速万向节传动轴、三轴可调发动机安装支架、安全防护罩、铸铁平板等组成。
工作原理:测功机变频器对测功电机的控制采用直接转矩控制方式,该方式以转矩为中心来进行磁链、转矩的综合控制,简单地通过检测电机定子电压和电流,借助瞬时空间矢量理论计算和控制电机的磁链和转矩,采用离散的两点式调节器(Band—Band 控制),把转矩检测值与转矩给定值作比较,使转矩波动限制在一定的容差范围内,容差的大小由频率调节器来控制,并产生 PWM 脉宽调制信号,直接对逆变器的开关状态进行控制,以获得高动态性能的转矩输出。
温度传感器、压力传感器、转矩转速传感器、编码器等将平台运行的各类参数输送至数据采集卡,采集卡对参数信号进行处理和转换后传输至工控机。工控机内的专用控制软件根据操作指令或程序,以及传感器反馈的运行参数对试验台安全稳定运行进行控制。
进行发动机空载磨合试验时,试验台不进行加载,根据发动机试验大纲要求,通过油门控制系统调节发动机空载磨合各阶段的运行转速。

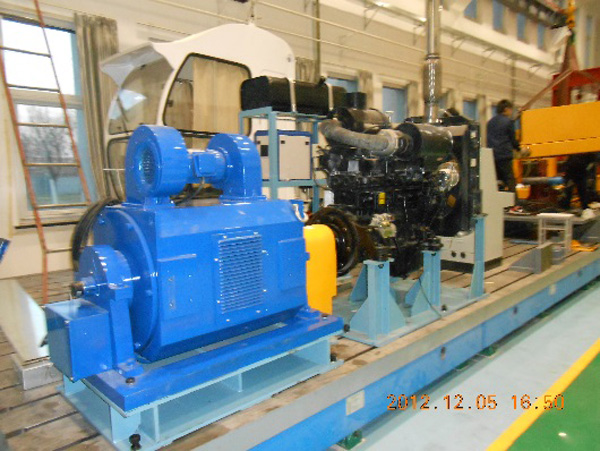

进行发动机负载试验时,发动机同轴带动电力测功机运转,通过测功机控制系统的励磁电流大小使电力测功机发电,从而实现对发动机加载。测功机加载发出的能量经制动电源柜输送到电网或电阻箱,由电网回收或由电阻箱发热进行耗散。
100kw--3000kW交流电力测功机测控试验台,用于各类不同品牌、型号众多的100-3000kW柴油机、电机、泵站、液压吊机等机电产品,进行各项性能测试、型式试验及优化调整。
