发动机测功机

发动机测功机

以质量求生存,以信誉求发展,以服务赢市场

浏览次数:2194次

所属分类:发动机试验台

合能电气提供电力测功机和发动机测试控制仪器,用户可根据发动机额定功率和转速来选择电力测功机型号

发布日期:2021-10-15 16:25:14

咨询热线:0379-64327397 我要询价
产品详情 参数指标 维护保养 成功案例 试验视频

  发动机测功机又被称为发动机台架性能试验,是衡量发动机转速、转矩和功率等动力性和燃油消耗等经济性的必要手段。发动机台架试验设备是进行性能试验必不可少的装备,其水平高低直接影响到能否如实反映发动机的性能,能否提供发动机设计和改进的依据。因此,发动机在使用前对发动机进行台架测试都是必不可少的环节。

 一 、系统功能与结构

  通过发动机台架试验,可以测定发动机的动力性能经济性能启动性能等,测试台架能够根据用户的要求,自动调整工况,并保证发动机在指定的工况下稳定的运行,完成试验数据的采集、显示、记录打印。并可以实时跟踪试验过程中发动机各性能参数的变化,实现实时绘制曲线.自动保存及打印输出试验数据和性能曲线。在试验过程中,当出现超扭矩、超转速.超低油压的状况时,该系统能及时报警,并在延时后自动实现快速设定的保护功能及其他参数超限的报警。此外,仪器修改后的所有参数均自动保留,避免了每次开机后的重新设定。

  1、发动机测功机的组成

  硬件组成:电力测功机、测功机控制器、铸铁平板、被试发动机支架、联轴器、旋转工件防护罩、数据采集模块、排烟装置。

  软件测试参数:转速、扭矩、功率、油耗率、机油压力、机油温度、出水温度、排气温度、发动机参数实时曲线显示,打印输出发动机性曲线、可编程程序控制

  2、发动机试验室交钥匙工程

  用户只需提供被试发动机、实验室房间,我们负责实验室的布置设计和实验设备安装调试。



  二、发动机测功机结构原理

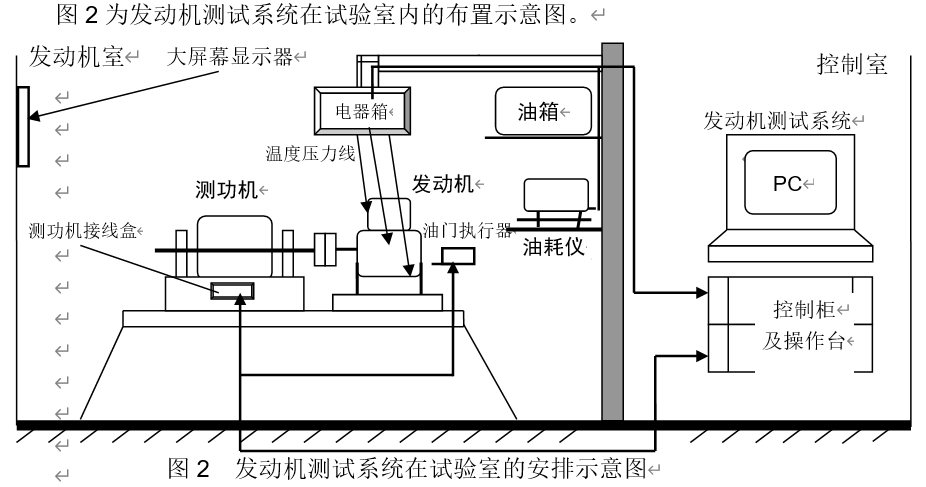

发动机测功机原理图

  三、发动机测功机工作原理

  通过传感单元各个传感器将需要采集的信号以及些开关控制信号传送给控制单元,再经过整形滤波、放大调理电路转化为标准信号,然后将这些数据送往上位机软件进行处理并显示。
