电涡流测功机的工作原理和特点是什么?

时间:2020-08-27 11:16:14 点击:2218 次 来源:洛阳合能电气有限公司
  电涡流测功机作为测功机的一个分类,用来测量各种电动机等动力机械的性能,是应用市场比较多的必要测量实验设备。可以取代磁粉离合器、水力测功机、直流发电机组等,为了更好的了解电涡流测功机,今天合能的小编就给大家介绍下电涡流测功机的工作原理和特点。


  一、电涡流测功机工作原理

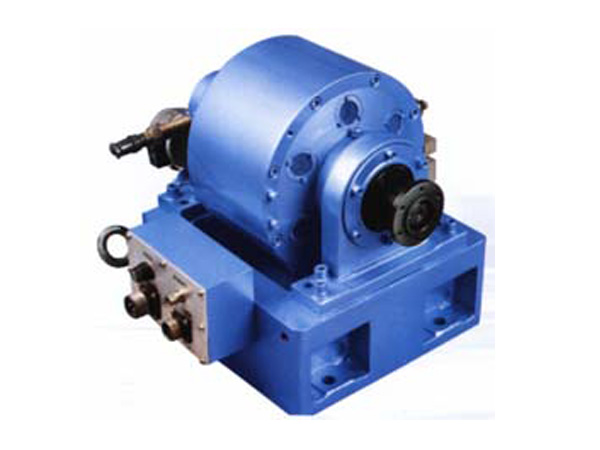

  电涡流测功机
  1、电涡流测功机利用涡流损耗的原理来吸收功率的。它由测功机、控制器及测力装置组成测功装置,可以测取被测机械的输出转矩和转速,从而得出输出功率。被测动力机械与电磁滑差离合器的输入轴连接,带动电枢旋转,磁极则被安装其上的测力臂掣住,,只能在一定范围内摆动一角度,配合测力计就可以由此摆动角直接读出电枢与磁极间作用的电磁转矩。略去风摩损耗等测量误差时,此电磁转矩就等于被测动力机械的输出转矩。

  2、当直流电通过与转子同轴装配的励磁线圈时而生成的磁通经过涡流环、气隙和转子形成闭合回路。由于转子和摆动部分都是由磁性材料制成,磁阻很小,所以磁通密度主要取决于气隙的大小。

  3、外面是均匀的齿和槽,磁场将在气隙和电枢体或涡流环内表面上由任意一点的磁感应发生变化时产生,从而感应产生出涡流电势,并得到涡流电。同时,经过涡流和磁场的涡合,转子上产生了制动力矩,而在摆动体上则产生与拖动力矩相同的力矩,此力矩数值可由传感器检测出来。

  4、发动机输出的功率被转化成摆动体上满流产生的等值热量,该热量由进入电枢体内表面或涡流环冷却水槽中持续不断的冷却水带走。为保证测功机能长期正常工作,防止测功机冷却室内结垢影响冷却效果,造成测功机损坏,所以冷却水的净化处理极为重要。

  5、电涡流测功机只能产生制动转矩,不能作为电动机运行。一般用于测量转速上升而转矩下降,或转矩变化而转速基本不变的动力机械。


  二、电涡流测功机的特点


  1、电涡流测功机具有结构简单,运行稳定,价格低廉,使用维修方便。

  2、电涡流测功机输入转速范围宽,可用于各种类型的变频调速电机、动态力学试验。

  3、采用水冷却,噪音低、振动小。

  4、对涡流测功机进行定电流、定速度、定转矩。

  5、电涡流测功机控制器采用单相交流电源,控制功率小。

  6、突加负载与突减负载适应性0.5-1秒。

  7、电涡流测功机的扭矩测量,可以使用电子秤,压力传感器或高精度转矩转速测量仪的测量精度,适用于不同的场合。

  8、电涡流测功机可在环境温度不超过40度,海拔不超过1000米,或当环境温度为30度,相对湿度不大于85%的环境下使用。


  三、电涡流测功机适用范围


  1、适用于高转速、大功率动力机械的转矩和功率测量,尤其适用于动力机械的仿真寿命试验及温升试验,如串激电机、三相电机、同步电机、调速电机、电动工具及大功率电机。

  2、电涡流测功机可以做性能试验、型式试验、研究试验。

  上述内容具体讲解了电涡流测功机的工作原理和特点,电涡流测功机在工作过程中能带来很高的测试精度,且反应快,所以成为普遍采用的测功设备,这里提醒一点的是,它与发电式测功机相比,电涡流测功机不能建立运动转矩。合能电气公司通过研发创新出低速大扭矩电涡流测功机,具有不换挡程连续大扭矩加载,无需额外的陪试升速箱等优势,如果您有需要,欢迎与合能电话联系!
