电力测功机能否模拟爬坡、加速复杂工况？

　　电力测功机作为动力测试领域的核心设备，传统认知中多用于稳态性能标定，如额定功率、效率及温升测试。然而，随着新能源汽车、混合动力系统及高性能发动机的快速发展，动力总成在实际道路中面临的爬坡、加速、减速及滑行等复杂动态工况，对测试设备提出了更高的模拟要求。电力测功机凭借快速的转矩响应、转速跟踪及灵活的控制策略，已具备还原复杂工况的技术能力，成为台架道路模拟试验的主流方案。本文将从技术原理、控制策略、系统配置、应用边界及实施要点五个维度，系统阐述电力测功机能否模拟爬坡、加速复杂工况？以及实现方法。

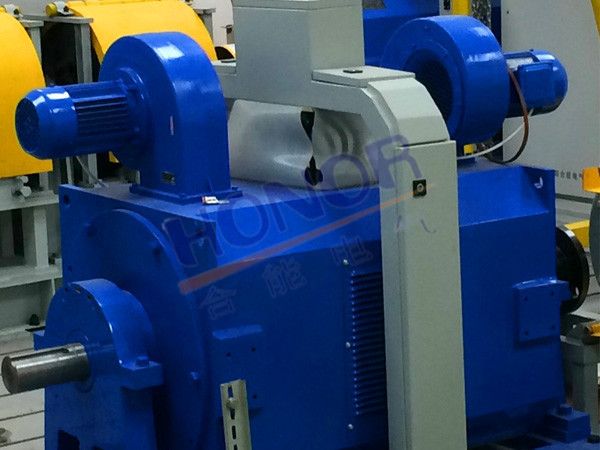

　　电力测功机能否模拟爬坡、加速复杂工况

　　一、技术原理与工况还原基础

　　1、转矩模拟替代道路阻力

　　车辆在坡道行驶时，需克服重力沿坡道方向的分力，该分力与坡度角和车重成正比，表现为持续的阻力转矩。加速工况则需克服平移惯性力，该力与加速度和整车质量成正比，表现为随加速度变化的动态转矩。电力测功机通过控制输出转矩，将道路阻力、坡度阻力及加速阻力转化为转矩指令，施加于被测动力总成，实现台架上的道路负载等效。

　　实现要点：建立车辆动力学模型，将道路阻力系数、滚动阻力系数、空气阻力系数、坡度角、整车质量及传动比等参数，换算为测功机端的转矩-转速关系曲线。测功机控制器实时接收转矩指令，通过电流环快速响应，将电枢电流转化为电磁转矩。转矩控制精度需达到额定值的正负百分之零点五以内，转矩响应时间控制在毫秒级，才能准确还原动态工况的瞬态特征。

　　2、惯量模拟与动态补偿

　　实际车辆的加速和减速过程涉及整车平移惯量与旋转部件惯量的能量交换。台架上被测件仅带动测功机转子，缺少车辆及传动系统的等效惯量，加速时负载偏轻，减速时能量无处存储。

　　实现要点：采用机械飞轮组或电惯量模拟技术补偿缺失的惯量。机械飞轮通过更换不同质量的飞轮盘，实现离散化的惯量匹配，结构简单但切换不便。电惯量模拟通过测功机控制器实时计算惯量补偿转矩，公式为补偿转矩等于等效惯量乘以角加速度，由测功机主动施加该转矩，模拟车辆惯量效应。电惯量方案灵活可调，无需机械切换，是现代道路模拟系统的主流选择。

　　3、转速跟踪与循环工况执行

　　标准循环工况以车速-时间曲线定义测试过程。测功机需将被测动力总成的输出转速，跟踪目标车速对应的转速曲线，同时施加对应负载转矩。

　　实现要点：将被测动力总成的输出端与测功机刚性连接，编码器实时反馈实际转速。控制器比较目标转速与实际转速，通过速度环调节测功机转矩，使实际转速跟随目标曲线。转速跟踪精度通常要求误差在正负两转每分钟以内，超调量小于百分之五。对于急加速和急减速段，速度环带宽和电流环响应速度需匹配工况动态需求。

　　二、控制策略与算法实现

　　1、转矩前馈与反馈复合控制

　　复杂工况的转矩需求变化剧烈，单纯依赖反馈控制存在响应滞后，导致转速跟踪超调或转矩冲击。前馈控制根据工况模型提前计算预期转矩，反馈控制修正实际偏差，二者复合可大幅提升动态精度。

　　实现要点：建立包含道路坡度、风速、车辆质量及传动效率的前馈模型，实时计算预期阻力转矩并直接输出至电流环。反馈通道采用比例积分微分控制或自抗扰控制，根据转速和转矩的实际偏差进行动态修正。前馈增益和反馈参数需通过台架标定优化，在稳态精度和动态响应之间取得平衡。

　　2、非线性补偿与参数自适应

　　车辆在实际运行中，传动系统间隙、轮胎滑移及空气阻力的非线性特性明显。固定参数的控制器难以在全工况范围内保持性能。

　　实现要点：在控制算法中嵌入传动系统间隙补偿模块，检测换向时刻并提前施加补偿转矩，消除间隙引起的转速死区和冲击。采用自适应算法在线辨识车辆质量、道路坡度及阻力系数的变化，自动调整控制参数。对于轮胎滑移模拟，建立滑移率与附着力的非线性模型，在工况下还原驱动轮滑转特征。

　　3、多轴协调与工况耦合

　　四驱车辆或混合动力系统涉及多个动力源的协同输出，单轴测功机无法完成任务，需多轴协调控制。

　　实现要点：采用多台测功机分别连接各驱动轴，通过主从控制或分布式控制架构实现转矩分配。主控制器解析整车工况模型，向各从轴发送转矩指令和转速限制。各轴测功机跟踪指令，同时通过高速通信总线交换状态信息，实现轴间差速和转矩转移的模拟。协调控制的同步周期需控制在微秒级，防止各轴动作时序偏差导致工况失真。

　　三、系统配置与硬件支撑

　　1、高动态响应功率模块

　　爬坡和急加速工况要求测功机在极短时间内完成转矩阶跃，功率模块的开关频率和电流变化率是关键硬件指标。

　　配置要点：选用绝缘栅双极型晶体管或碳化硅功率器件，开关频率提升至十千赫兹以上，电流响应时间缩短至百微秒级。直流母线电压适当提高，扩展恒功率调速范围，满足高速区的大转矩输出需求。功率模块配置足够的电流裕度和热裕度，应对峰值工况的持续冲击。

　　2、高精度传感器与信号链

　　工况模拟的精度上限由传感器决定，转矩、转速及位置信号的噪声和延迟会直接劣化控制效果。

　　配置要点：转矩传感器选用应变式或磁弹性式，精度等级零点一级，带宽不低于五千赫兹。转速编码器选用每转脉冲数较高的增量式或，配合四倍频计数提升分辨率。信号调理模块采用差分输入和硬件滤波，抑制共模干扰和高频噪声。传感器安装位置尽量靠近被测点，缩短信号传输路径。

　　3、实时控制器与通信架构

　　复杂工况模型的运算量和多轴数据交换量巨大，控制系统的实时性决定模拟效果。

　　配置要点：采用浮点运算能力强的数字信号处理器或现场可编程门阵列作为核心控制器，控制周期缩短至五十微秒以下。上位机运行工况生成软件，通过共享内存或反射内存网与实时控制器交互，确保工况曲线下发无延迟。

　　四、应用边界与限制条件

　　1、瞬态峰值功率的硬件约束

　　急加速工况的峰值功率可能远超稳态额定功率，测功机的短时过载能力决定能否完整执行工况。

　　边界说明：测功机功率模块和电机绕组通常具备一点五至两倍的短时过载能力，持续时间数十秒。若工况峰值超出该范围，需加大测功机功率等级，或采用能量存储单元吸收峰值功率。能量存储单元如超级电容或飞轮储能，可在减速时回收能量并在加速时释放，降低对测功机峰值功率的要求。

　　2、低速高转矩区的控制精度

　　车辆起步和低速爬坡时，转速极低但转矩需求极大，测功机在低速区的转矩脉动和转速分辨率成为精度瓶颈。

　　边界说明：低速区反电动势微弱，电流检测信噪比降低，转矩控制精度下降。解决方案包括提高编码器分辨率、采用无速度传感器算法的低速增强策略，或加装齿轮箱提升测功机侧转速，避开极低速区。齿轮箱引入的间隙和效率损失需在建模时补偿。

　　3、非机械连接工况的模拟局限

　　部分工况模拟涉及轮胎与路面的接触力学，台架刚性连接无法还原轮胎滑移、悬架振动及路面不平度激励。

　　边界说明：对于仅需验证动力总成性能的台架试验，刚性连接加转矩模拟已足够。若需研究轮胎滑移对驱动控制的影响，需在台架与测功机之间加装轮胎耦合装置或液压伺服作动器，模拟路面不平度输入。此类系统复杂度和成本显著增加，通常仅在整车转鼓试验台或硬件在环仿真系统中实现。

　　五、实施要点与验证方法

　　1、模型标定与参数辨识

　　车辆动力学模型的准确性直接决定工况模拟的保真度，模型参数需通过实际道路试验或台架反演获取。

　　实施要点：在平坦道路上进行滑行试验，测量车速衰减曲线，拟合得到道路阻力系数和滚动阻力系数。在不同坡度道路上进行匀速行驶试验，分离坡度阻力分量。通过急加速和急减速试验，验证整车惯量模型的正确性。将标定后的参数导入测功机控制器，进行开环转矩模拟，比对实际转速响应与预期响应，残差超标时重新调整参数。

　　2、稳态与动态精度验证

　　工况模拟系统投入使用前，需通过标准验证程序确认其静态和动态性能达标。

　　实施要点：稳态验证在若干固定转速和转矩点进行，测量实际转矩与指令值的偏差，确认线性度和重复性。动态验证采用阶跃转矩和正弦转矩指令，测量响应时间、超调量和幅频特性。进行标准循环工况的全程跟踪，分析转速和转矩的跟踪误差分布，误差均值和方差满足标准限值后方可用于正式测试。

　　3、安全联锁与故障处理

　　复杂工况模拟中，被测件或测功机可能因控制失稳进入危险状态，完善的安全保护不可或缺。

　　实施要点：设置多级转矩和转速限制，指令超限立即截断。配置紧急停机按钮和自动断电逻辑，响应时间不超过十毫秒。实时监测测功机温度、振动及绝缘状态，异常时自动降载或停机。建立故障录波功能，记录保护触发前后的电压、电流及转速波形，便于事后分析。

　　电力测功机能否模拟爬坡、加速复杂工况？已从技术构想发展为成熟应用，其核心在于高动态转矩控制、惯量补偿及实时多轴协调的技术实现。这一能力使动力总成开发从道路试验为主转向台架模拟为主，大幅缩短开发周期、降低试验成本并提升测试安全性。然而，工况模拟的精度受限于硬件动态响应、模型参数准确性及控制算法优化程度，并非所有测功机经简单配置即可胜任。用户单位在引入复杂工况模拟功能时，需系统评估现有设备的功率等级、响应带宽及传感器精度，必要时进行硬件升级。同时，建立从模型标定、精度验证到安全管理的完整实施流程，确保台架模拟结果与道路实际具有足够的一致性。
