如何调试电力测功机转速控制精度不稳定的情况？

　　电力测功机在电机性能测试、发动机台架试验及传动系统标定等场景中，转速控制精度是核心性能指标。转速波动超差会导致扭矩测量同步失真、效率计算偏差及测试重复性下降，严重时使被测件运行在非目标工况，得出无效的测试结论。转速控制精度不稳定表现为设定转速与实际转速之间存在周期性振荡、随机漂移或阶跃响应迟缓等现象，其成因横跨传感器、控制器、驱动器、负载及机械传动多个环节。调试工作需遵循系统化的诊断流程，逐层剥离干扰因素，定位根源后实施针对性校正。本文将从信号检测、控制参数、负载特性、机械传动及电气驱动五个维度，详细阐述如何调试电力测功机转速控制精度不稳定的情况与操作要点。

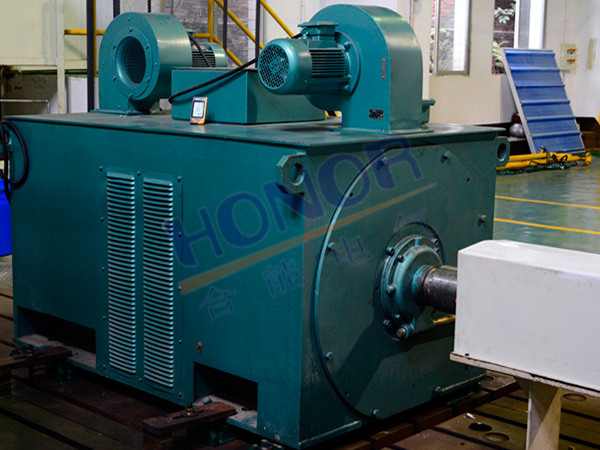

　　如何调试电力测功机转速控制精度不稳定的情况

　　一、编码器信号检测与校准

　　1、编码器安装松动或联轴器打滑

　　编码器作为转速反馈的核心传感器，其与被测轴的机械连接状态直接决定信号真实性。安装底座螺栓松动、联轴器弹性体老化或顶丝松动，会导致编码器轴与被测轴之间存在相对滑移。这种滑移在转速突变时尤为明显，反馈信号滞后于实际转速，控制器基于失真信号调节输出，形成振荡。

　　调试措施：停机后检查编码器安装底座的紧固状态，使用扭力扳手按标准力矩复紧螺栓。检查联轴器弹性体是否老化开裂，更换同规格新品。对于刚性联轴器，检查顶丝与轴的配合是否紧密，必要时重新配钻顶丝孔。手动盘轴确认编码器转子无空转，重新上电后观察零速状态下的信号稳定性。

　　2、编码器信号线受干扰

　　编码器信号为高频脉冲序列，传输线缆若与动力电缆并行敷设、屏蔽层接地不良或接头接触电阻增大，易受到电磁干扰。干扰表现为脉冲计数跳变、相位错乱或信号丢失，控制器接收到噪声叠加的反馈值后输出紊乱，转速产生无规律抖动。

　　调试措施：检查编码器线缆的敷设路径，与变频器输出电缆、动力母排保持规定间距，必要时改用屏蔽双绞线或光纤传输。验证屏蔽层单端接地或双端接地的规范性，避免地环路引入干扰。检查接插件针脚是否氧化变形，清洁后重新插接或使用专用接触增强剂。在控制器侧启用信号滤波功能，适当提高脉冲计数门槛值，滤除高频噪声尖峰。

　　3、编码器分辨率与控制器不匹配

　　编码器每转脉冲数设置错误，或控制器内部电子齿轮比参数漂移，会导致反馈转速与设定值之间存在比例偏差。这种偏差在低速段表现为转速波动幅度相对增大，高速段则可能触发超速保护。

　　调试措施：核对编码器铭牌标识的每转脉冲数，与控制器参数设置进行比对修正。使用示波器或专用计数器实测编码器输出脉冲频率，验证与理论计算值的一致性。重新计算并输入电子齿轮比参数，确保控制器内部转速量纲与机械转速准确对应。低速测试时适当提高编码器分辨率或采用四倍频计数模式，提升低速段的信号更新率和控制精度。

　　二、控制器参数优化与整定

　　1、速度环比例积分参数失配

　　速度控制器的比例增益决定响应速度，积分增益消除稳态误差，二者配合不当会直接导致转速不稳定。比例增益过高时，系统对微小偏差过度反应，产生高频振荡；比例增益过低时，响应迟缓，负载扰动后恢复时间长。积分增益过高会引起积分饱和，转速超调后长时间震荡；积分增益过低则无法消除静差，转速持续偏离设定值。

　　调试措施：采用逐步逼近法进行参数整定。先将积分增益置零，从零开始缓慢增大比例增益，直至转速出现轻微振荡，记录临界增益值，取该值的百分之六十至七十作为工作比例增益。在此基础上引入积分增益，从小值逐步增加，观察阶跃响应的超调量和调节时间，直至静差消除且超调可控。对于存在明显负载惯量变化的系统，启用自适应增益功能或按工况分段设置参数组。

　　2、电流环与速度环带宽不协调

　　电流环作为速度环的内环，其响应速度应显著快于速度环，通常带宽比保持在五至十倍以上。若电流环滤波时间过长或增益不足，速度环的调节指令无法被电流环及时执行，形成内外环耦合振荡。反之，电流环过快而速度环过慢，则电流冲击大，转速平滑性差。

　　调试措施：单独测试电流环的阶跃响应，记录其上升时间和超调量，确认电流环处于稳定且响应迅速的状态。在此基础上整定速度环参数，确保速度环带宽为电流环带宽的五分之一至十分之一。若电流环本身存在振荡，先优化电流环的PI参数和滤波时间常数，消除内环不稳定因素后再处理外环。

　　3、前馈补偿与扰动观测器配置不当

　　现代伺服系统常采用转矩前馈或加速度前馈补偿负载扰动，若前馈增益设置错误或扰动观测器带宽不匹配，补偿信号反而成为扰动源。前馈过强时，转速对负载变化过度敏感；前馈过弱时，扰动抑制效果不足。

　　调试措施：在恒转速稳态下，逐步增加转矩前馈增益，观察负载突加突卸时的转速跌落和恢复过程，选取跌落无振荡的增益值。启用扰动观测器时，根据负载惯量和刚度特性调整观测器带宽，避免与机械系统固有频率重合引发共振。记录不同工况下的前馈参数，建立参数映射表供自动调用。

　　三、负载特性分析与扰动抑制

　　1、被测件负载扭矩波动

　　被测电机或发动机本身存在扭矩脉动，如永磁电机的齿槽转矩、内燃机的燃烧爆发压力波动，这些周期性负载扰动直接作用于测功机转速环。若测功机系统惯量较小或阻尼不足，转速会跟随负载波动产生同频振荡。

　　调试措施：测量被测件的扭矩脉动频率和幅值，在控制器中配置陷波滤波器，针对特定频率点进行深度衰减。增大测功机系统的等效惯量，如加装飞轮盘，降低负载扰动对转速的敏感度。调整速度环的阻尼系数，在响应速度与抗扰能力之间取得平衡。对于周期性扰动，启用重复控制或自适应周期扰动抑制算法。

　　2、负载惯量与测功机不匹配

　　被测件惯量远大于或远小于测功机设计匹配范围时，速度环的固有特性发生显著变化。惯量过大时，系统响应迟缓，积分作用易饱和；惯量过小时，系统过于敏感，微小扰动即引发振荡。

　　调试措施：核算被测件与测功机的惯量比，超出范围时加装适配飞轮或弹性联轴器进行惯量匹配。在控制器中启用惯量辨识功能，自动识别当前负载惯量并调整速度环增益。若无法硬件匹配，按实际惯量重新整定速度环参数，降低比例增益并适当提高积分作用，适应大惯量工况。

　　3、联轴器弹性变形与背隙

　　联轴器在传递扭矩时产生弹性变形，存在扭转刚度；齿轮传动或键连接中存在机械背隙。这些因素使负载端转速与测功机端转速之间存在相位差和瞬时差，反馈编码器位于测功机端时，无法感知负载端的真实转速波动，控制闭环存在固有缺陷。

　　调试措施：更换为高扭转刚度的联轴器，如金属膜片式或刚性联轴器，减少弹性变形量。对于保留弹性的场合，在负载端增设第二编码器，实现双环控制或负载转速直接反馈。消除齿轮背隙，采用消隙齿轮或预紧机构。在控制器中补偿已知的弹性变形量，建立扭转角与扭矩的模型关系。

　　四、机械传动间隙与对中校正

　　1、传动链间隙累积

　　多级齿轮减速箱、皮带传动或链条传动中存在啮合间隙，这些间隙在扭矩换向时表现为空行程，转速反馈出现突变后延迟响应。间隙越大，换向时的转速冲击越剧烈，控制精度越差。

　　调试措施：检查减速箱各级齿轮的齿侧间隙，超标时调整中心距或更换齿轮。皮带传动检查张紧力，松弛时重新张紧或缩短中心距。链条传动调整张紧轮位置，确保链条挠度在规定范围内。对于高精度控制场合，改用直接驱动或谐波减速等低背隙传动方案。

　　2、轴系对中不良

　　测功机轴与被测件轴存在平行度或角度偏差时，联轴器承受附加弯矩，产生周期性扭振。这种扭振频率通常为转速的倍频，叠加在转速信号上形成周期性波动，控制器难以通过常规滤波消除。

　　调试措施：使用激光对中仪检测两轴的对中状态，包括径向偏差和角度偏差。按设备手册要求的公差范围进行调整，通常通过增减垫片或移动电机底座实现。调整后盘车数圈，确认无卡滞，复紧地脚螺栓并再次复测对中数据。对于热胀冷缩显著的机组，预留热态补偿量，确保运行温度下的对中状态达标。

　　3、轴承磨损与转子不平衡

　　轴承磨损后间隙增大，转子运转时产生径向跳动，转速信号中混入与转速同频的振动分量。转子不平衡引起的振动同样会耦合到转速控制回路中，尤其在高转速段表现明显。

　　调试措施：使用振动分析仪检测轴承振动频谱，识别轴承特征频率的幅值变化，超标时更换轴承。进行转子动平衡校正，将不平衡量降至允许等级以下。检查转子各部件的紧固状态，防止松动导致不平衡量动态变化。

　　五、电气驱动与电源质量

　　1、变频器输出谐波失真

　　变频器采用脉宽调制方式输出电压，存在载波频率及其倍频的谐波分量。谐波电流在电机中产生附加损耗和脉动转矩，引起转速纹波。载波频率设置过低或输出滤波器参数不当，会加剧谐波影响。

　　调试措施：在允许范围内提高变频器载波频率，降低电流谐波含量。加装输出电抗器或正弦波滤波器，平滑输出电压波形。优化调制策略，如采用空间矢量调制替代传统正弦脉宽调制，降低谐波分量。在电机侧加装编码器信号调理模块，增强抗谐波干扰能力。

　　2、电源电压波动与三相不平衡

　　电网电压波动或三相不平衡会导致变频器直流母线电压波动，影响输出电压的幅值和相位稳定性。电压跌落时，电机输出转矩下降，转速下坠；电压突升时，转矩冲击，转速上冲。

　　调试措施：在变频器输入侧加装稳压装置或自动电压调节器，抑制电网电压波动。监测三相输入电压的平衡度，偏差超过允许值时排查电网侧故障或调整配电相序。启用变频器的电压补偿功能，在直流母线波动时自动调整调制比，维持输出电压稳定。对于电压质量恶劣的场合，采用有源前端变频器或直流母线支撑电容扩容。

　　3、驱动器电流采样漂移

　　电流环控制依赖电流传感器的准确采样，传感器零点漂移、增益衰减或温度特性劣化，会导致实际电流与采样值不符。电流控制失准直接破坏转矩输出精度，转速环基于错误的转矩调节，稳定性必然受损。

　　调试措施：定期对电流传感器进行零点校准和满量程校准，使用标准电流源比对采样值。检查传感器安装是否紧固，避免振动导致位置偏移。关注驱动器散热状态，高温会加速传感器老化，确保冷却系统正常运行。更换老化传感器时，选用温度稳定性更好的霍尔传感器或磁通门传感器。

　　如何调试电力测功机转速控制精度不稳定的情况？这是一项涉系统工程。编码器信号的真实性、控制器参数的适配性、负载扰动的可预见性、机械传动的精密性及电气驱动的稳定性，五个维度相互耦合，任一环节的缺陷都会传导至转速控制表现。调试工作应建立标准化的诊断流程：首先通过示波器和频谱分析工具捕捉转速波动的时域特征和频域分布，初步判断扰动来源；其次按信号链、控制环、机械链、电气链的顺序逐层排查，隔离故障域；实施针对性校正并验证效果，记录调试参数供后续维护参考。运维单位应将转速精度纳入设备日常点检指标，定期比对历史数据，识别控制性能退化趋势，在精度超差前主动介入调整。
