振动台的构成以及振动台术语

时间:2021-10-13 14:33:20 点击:1028 次 来源:洛阳合能电气有限公司

振动台由电动机、齿轮同步器(也就是平时叫的协调箱)、激振器、联轴器、振动台面以及弹簧和弹簧支座等共同构成。其中,激振器是振动台的核心,位于台架的下方。


振动台机器运转的时候,电动机带动的带动下,两组对称的偏心块就会运动,具有相同的频率,但是转动的方向相反,这样,在激振力的作用下,整个振动台就会进行上下振动了。

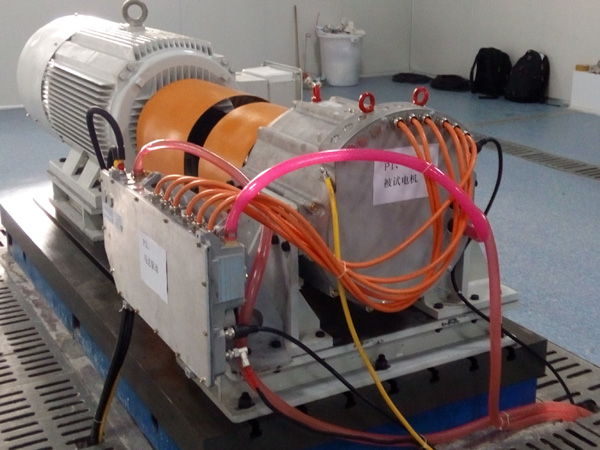

电动汽车电机试验台

振动台主要有3类:机械式振动台、液压式振动台和电动式振动台。



机械式振动台是把机械能转化成动能。点是:推力大、波形差、价格低廉,适用于低频(5Hz-80Hz)疲劳实验。


液压式振动台是把液压能转换成动能。点是:低频(超低频)、推力大、负载能力强、控制方便,但工作上限频率低(般以几十Hz到几百Hz为上限)价格昂贵。


电动式振动台是把电能转换成动能。点是:工作频率宽(从几Hz到几千Hz)波形好、控制方便、价格较贵,是般试验室中例行试验常用的品种。


振动台业术语


◎频率范围:振动试验系统在额定激振力下,位移和加速度规定的频率范围。


◎额定推力:振动试验系统能够产生的力(单位:N);在随机振动时该力规定为均方根值。


◎位移:振动试验系统能够产生的位移值。该值受振动台机械运行限制,通常用双振幅表示(单位为:mmp-p)。


◎加速度:振动试验系统在空载条件下能够产生的加速度值(单位:m/s2)。


◎速度:振动试验系统所产生的速度(单位:m/s2)。


◎载荷:振动台面上加载重量(单位:kg)。


◎运动部件:电动振动台运动部件是由台面、动圈(含骨架)、动圈的悬挂连接件、柔性支承、电器连接件和冷却连接件组成的运动系统。


◎容许偏心力矩:振动台面导向系统允许的偏心力矩值。
